Lodding av foto-ets

5 år ago styret Kommentarer er skrudd av for Lodding av foto-ets

Her er en kort innføring i hvordan du kan lodde deler sammen ved bruk av loddebolt eller i dette tilfellet åpen flamme. Resultatet vil bli mer eller mindre det samme.

Ok, la oss lodde litt

Utstyr:


Varmelampe, Loddevann (flussmiddel) og Loddetinn

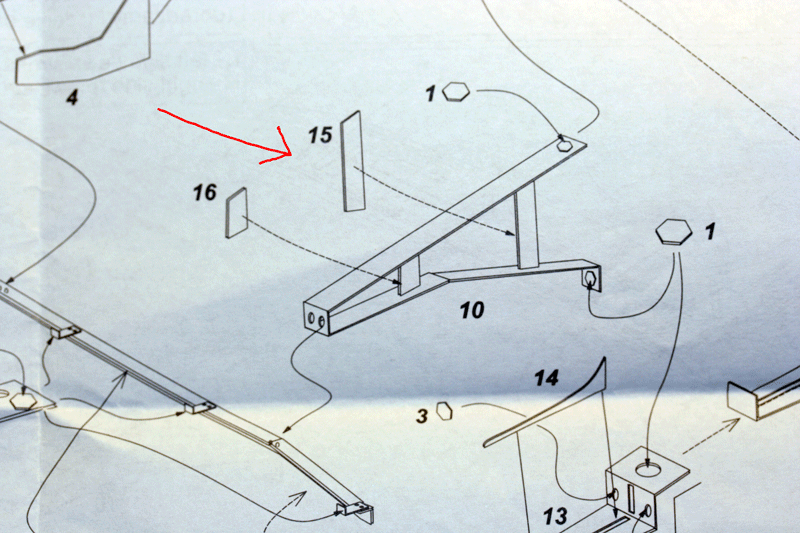

Har tenkt å lodde denne armen for oppheng til en Schürtzen til en Pz III


Delene som armen består av


Vi må ha litt hjelp for å holde delene sammen. Min løsning:


Kontaktpunktene må smøres med flussmiddel. Dette primært for å få loddetinnet til å flyte langs hele loddepunktet. Hvis ingen flussmiddel vi loddetinet samle seg i det punktet det ligger.
Rødt merke viser hvor jeg ligger en bittepittelite dæsj med avskåret loddetinn.
Blåselampen futtes opp og føres over loddepunktet. Hvis man gjør det for fort (bevegelsen) vil loddetinnet bli blåst bort og man må begynne på nytt med fluss og tinn.
Ved riktig temperatur vil loddetinnet flyte langs kontaktpunktet (etter ca 0,5 sek)

Neste


Man gjentar prosedyren og resultatet blir slik

Deretter bøyes metallet og man gjentar på andre siden

Da blir det omtrent slik

Svart klump er sot

Ved nærmere kontroll ser det ut som om jeg ikke var helt i vater mht. til den ene støtten
En smule skjev. Men den lar vi gå. Bedre jobb neste gang..



Alternativ metode

Legg en pittebitteliten klump med loddetinn på punktet (med litt loddevann)


Varme


Plasser del to oppå, deretter varme


Tadaaa!
Viktig. I dette tilfelle er det for mye loddetinn. Det medfører at når delene skal varmes sammens, vil den lille delen bevege seg når loddet flyter, og man risikere at ønsket plassering vil forandres. Med minst mulig loddetinn unngår man denne bevegelsen. Altenativt er å lynraskt plassere delene i ønsket posisjon før loddet stivner. Eller varme og plassere etterpå.



Vi får prøve dette i praksis på en Pz III skjerm fra Aber

Loddetinn


Etter varme


Mere loddetinn


Mer varme


Oversikt fra undersiden


Og sånn ser det ut på oversidensiden


Metallet blir jo noe misfarget, men det spiller liten rolle egentlig. Maling skjuler sånt

Hmmm, lurer på om jeg skal ta den helt ut og lodde hele med hengsler og full pakke så det er bare å hoppe i det.

Har loddet på henglsene for «skvettlappen» foran.
Rimelig små greier





Og den er bevegelig..



Håper at denne lille innføringen i loddingens verden ikke skremmer deg, men heller gir deg interesse i å prøve selv.



Hilsen
Olve Dybvig
